Kunci Jawaban IPA Kelas 9 Semester 1 Halaman 215 216, Ayo Kita Lakukan, Aktivitas 5.7: Hukum Ohm

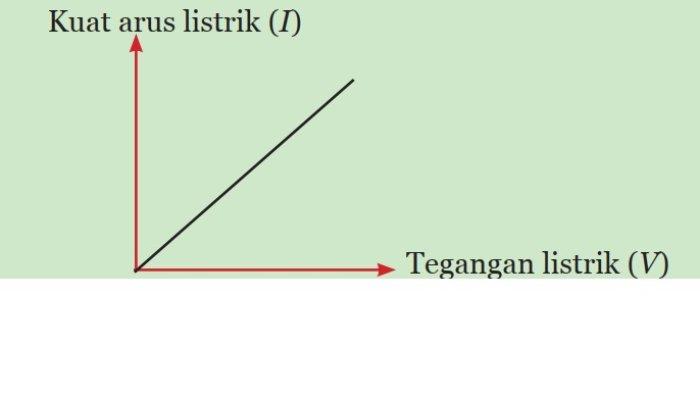

Grafik Hubungan antara Kuat Arus listrik (I) dan Tegangan Listrik (V)

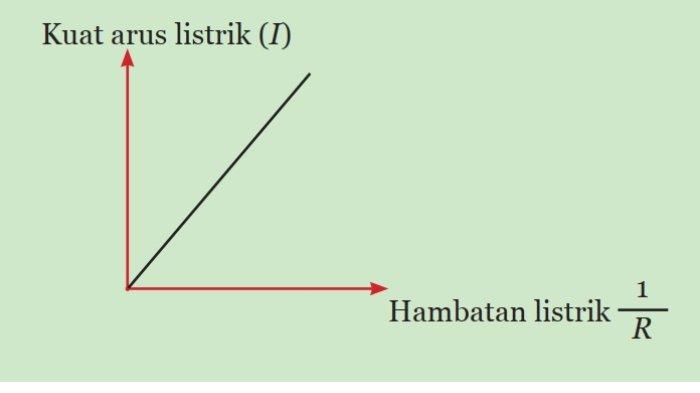

Grafik Hubungan antara Kuat Arus Listrik (I) dan Hambatan Listrik (R)

Alternatif Jawaban Diskusi:

1. Hubungan antara besar hambatan dengan kuat arus listrik yang mengalir dalam suatu rangkaian adalah berbanding terbalik.

Jika hambatan yang dipasang pada rangkaian bernilai besar, arus listrik yang mengalir pada rangkaian akan bernilai kecil.

Sebaliknya, jika hambatan yang dipasang pada rangkaian bernilai kecil, maka arus listrik yang mengalir pada rangkaian akan bernilai besar.

2. Hubungan antara besar tegangan dengan kuat arus listrik yang mengalir dalam suatu rangkaian adalah berbanding lurus.

Jika sumber tegangan yang dipasang pada rangkaian bernilai besar, kuat arus yang mengalir pada rangkaian juga akan besar.

Sebaliknya, jika sumber tegangan yang dipasang pada rangkaian bernilai kecil, kuat arus yang mengalir pada rangkaian juga akan bernilai kecil.

3. I = V/R

4. Sebuah alat listrik memiliki nilai hambatan yang tetap.

Oleh karena itu, jika alat listrik tersebut mula-mula dipasang pada tegangan 220 V dan kemudian dipindahkan pada tegangan 110 V, maka alat listrik tersebut akan beroperasi secara kurang maksimal karena arus yang mengalir menjadi setengahnya.

5. Lampu dengan tegangan 110 V tidak boleh dipasang pada rangkaian listrik dengan tegangan 220 V, karena arus listrik yang mengalir akan menjadi lebih besar 2 kali lipat.

Akibatnya, lampu tersebut tidak akan mampu menahan kuat arus yang berlebih dan dapat terbakar.

6. V= I. R

I = V/R

I = 1,5V/0,3 Ω

I = 15V/3 Ω

I = 5 A

Alternatif Kesimpulan:

Hubungan antara besar hambatan dengan kuat arus listrik yang mengalir dalam suatu rangkaian adalah berbanding terbalik.

Jika hambatan yang dipasang pada rangkaian bernilai besar, maka arus listrik yang mengalir pada rangkaian akan bernilai kecil.

Sebaliknya, jika hambatan yang dipasang pada rangkaian bernilai kecil, maka arus listrik yang mengalir pada rangkaian akan bernilai besar.

Hubungan antara besar tegangan dengan kuat arus listrik yang mengalir dalam suatu rangkaian adalah berbanding lurus.

Jika sumber tegangan yang dipasang pada rangkaian bernilai besar, maka kuat arus yang mengalir pada rangkaian juga akan besar.

Sebaliknya, jika sumber tegangan yang dipasang pada rangkaian bernilai kecil, maka kuat arus yang mengalir pada rangkaian juga akan bernilai kecil.

Demikian kunci jawaban IPA Kelas 9 Semester 1 halaman 215 216, kegiatan siswa Ayo Kita Lakukan, Aktivitas 5.7: Hukum Ohm sesuai dengan Kurikulum 2013 edisi revisi tahun 2018.

Disclaimer

Kunci jawaban diatas bersifat alternatif jawaban sehingga para siswa bisa memberikan eksplorasi jawaban lain.

Kunci jawaban soal diatas bisa saja berbeda sesuai dengan pemahaman tenaga pengajar atau murid. (*)
