Kunci Jawaban IPA Kelas 9 Semester 1 Halaman 223, Ayo Kita Selesaikan: Hambatan Total Rangkaian

TRIBUN-BALI.COM, DENPASAR – Apa kalian sudah siap belajar? Di bawah ini kunci jawaban IPA Kelas 9 Semester 1 halaman 223, kegiatan siswa Ayo Kita Selesaikan: Hambatan Total Rangkaian.

Kali ini kita akan membahas soal pada Bab 5 yang berjudul Listrik Dinamis dalam Kehidupan Sehari-hari pada kegiatan siswa Ayo Kita Selesaikan tentang Hambatan Total Rangkaian.

Kunci jawaban di bawah ini diharapkan bisa membantu siswa sebagai alternatif jawaban untuk menyelesaikan soal pada halaman 223 di buku siswa IPA Kelas 9.

Berikut kunci jawaban dan pembahasan soal IPA Kelas 9 Semester 1 halaman 223 sesuai dengan buku siswa IPA Kurikulum 2013 edisi revisi tahun 2018.

Baca juga: Kunci Jawaban IPA Kelas 10 Halaman 64 65 67, Kurikulum Merdeka: Fase dan Siklus Litik Virus

(Update Kunci Jawaban)

Kunci Jawaban IPA Kelas 9 Semester 1 Halaman 223

Ayo, Kita Selesaikan

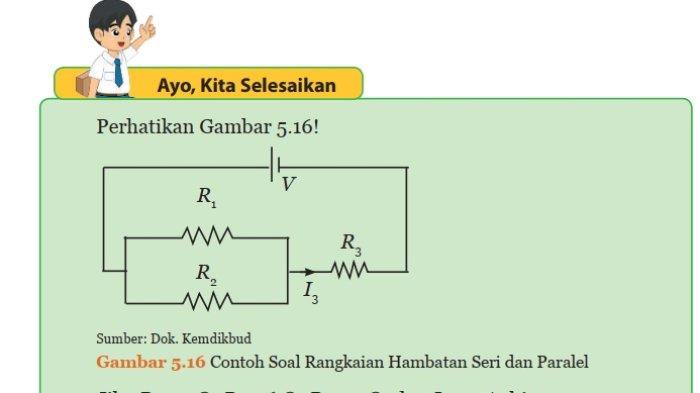

Perhatikan Gambar 5.16!

Jika R1= 3Ω, R2 = 6 Ω, R3 = 2 Ω, dan I3 = 3 A, hitung:

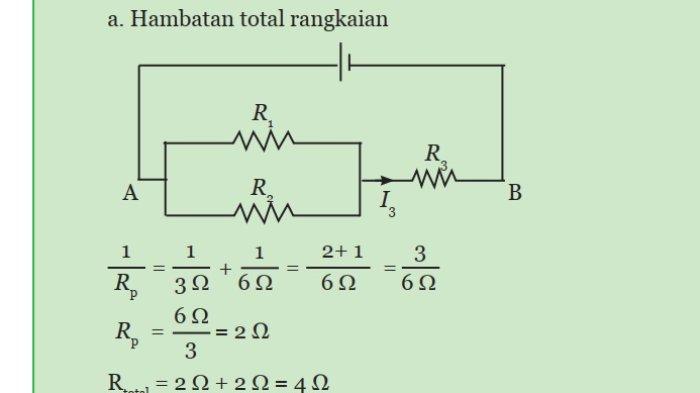

a. Hambatan total rangkaian

b. Tegangan total (VAB)

c. Arus listrik yang mengalir pada R1

d. Arus listrik yang mengalir pada R2

Baca juga: Kunci Jawaban IPA Kelas 10 Halaman 61 62 63, Kurikulum Merdeka: 12 Prinsip Kimia

Jawaban:

b. Tegangan total : V = I × R = 3 A × 4 Ω = 12 volt
