Kunci Jawaban IPA Kelas 9 Semester 1 Halaman 210 211, Ayo Kita Lakukan, Aktivitas 5.4: Hambatan

Apa yang perlu kamu diskusikan?

1.  Buatlah grafik hubungan antara besar hambatan listrik dengan panjang kawat! Letakkan data panjang kawat pada sumbu x dan data besar hambatan listrik pada sumbu y (gunakan data A, B, C, dan D)!

2. Amati pada grafik, bagaimana hubungan antara besar hambatan listrik dengan panjang kawat?

3. Buatlah grafik hubungan antara besar hambatan listrik dengan luas penampang kawat!

Letakkan data luas penampang kawat pada sumbu x dan data besar hambatan listrik pada sumbu y (gunakan data A, B, C, dan D)!

4. Amati pada grafik, bagaimana hubungan antara besar hambatan listrik dengan luas penampang kawat?

5. Berdasarkan jawaban nomor 2 dan 4, bagaimanakah hubungan antara panjang dan luas penampang kawat penghantar dengan besar hambatannya?

Baca juga: Kunci Jawaban IPA Kelas 10 Halaman 45 46, Kurikulum Merdeka: Persamaan Struktur Virus

Apa yang dapat kamu simpulkan?

Berdasarkan percobaan dan diskusi yang telah kamu lakukan, apa yang dapat kamu simpulkan?

Jawaban:

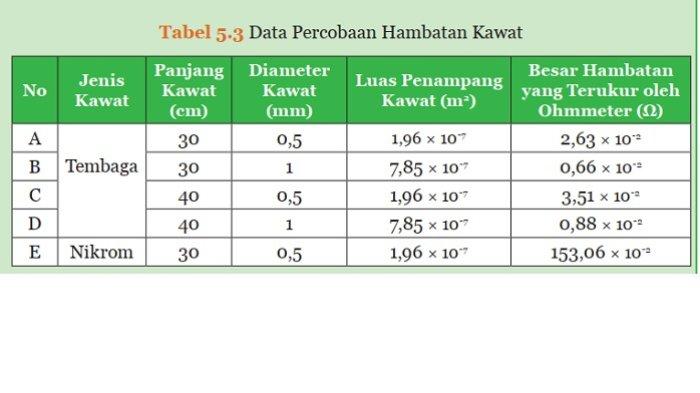

Data Hasil Percobaan:

Luas penampang kawat dapat dihitung dengan menggunakan rumus luas lingkaran yaitu L = πr2 .

Alternatif Jawaban Hasil Diskusi:

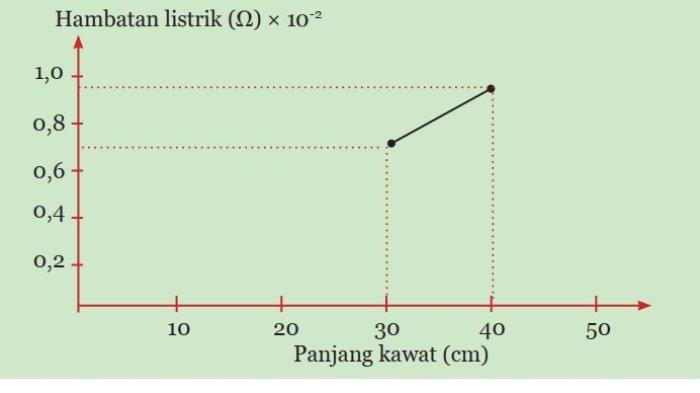

1. Grafik hubungan antara besar hambatan listrik dengan panjang kawat pada jenis kawat tembaga dengan diameter kawat 1 mm.

2. Semakin panjang kawat penghantar, semakin besar pula nilai hambatannya.
