Kunci Jawaban IPA Kelas 9 Semester 1 Halaman 212, Ayo Kita Lakukan, Aktivitas 5.5: Rangkaian Lampu

2. Buatlah rangkaian listrik dengan susunan satu baterai sehingga dua lampu menyala redup! Gambarkan rangkaian yang kamu peroleh!

Jika salah satu lampu dilepas, bagaimana dengan keadaan lampu yang lain? Disebut apakah rangkaian yang kamu peroleh tersebut?

Apa yang dapat kamu simpulkan?

Berdasarkan percobaan dan diskusi yang telah kamu lakukan, apa yang dapat kamu simpulkan?

Jawaban:

Jika satu lampu dilepas, lampu yang lain akan tetap menyala. Rangkaian tersebut disebut rangkaian paralel.

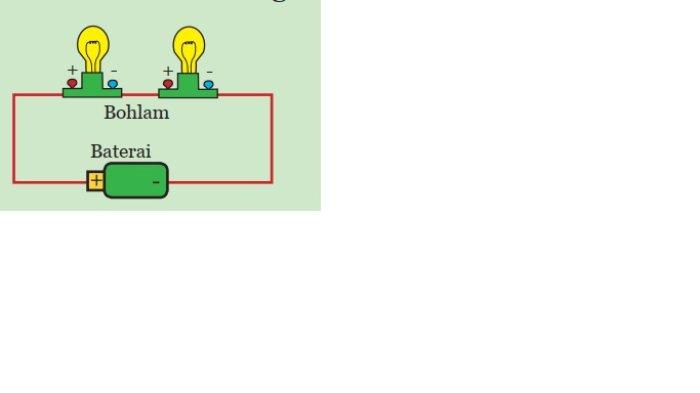

Jika salah satu lampu dilepas, lampu yang lain akan mati. Rangkaian demikian disebut rangkaian seri.

Baca juga: Kunci Jawaban IPA Kelas 10 Halaman 56 59 60, Kurikulum Merdeka: Pengertian Kimia Hijau

Alternatif Kesimpulan:

Ada dua jenis rangkaian lampu, yaitu rangkaian lampu yang memiliki percabangan dan rangkaian lampu yang tidak memiliki percabangan.

Pada rangkaian lampu yang memiliki percabangan kabel, rangkaian tersebut disebut rangkaian lampu paralel.

Jika salah satu ujung kabel terputus, maka arus listrik akan tetap mengalir pada kabel lainnya yang masih terhubung dengan lampu lain, sehingga lampu lain tetap menyala.

Pada rangkaian lampu yang tidak memiliki percabangan kabel, rangkaian tersebut disebut rangkaian lampu seri.

Ketiadaan percabangan kabel pada rangkaian lampu seri mengakibatkan aliran listrik akan terputus jika salah satu ujung kabel terputus, sehingga tidak ada arus yang mengalir di dalam rangkaian dan seluruh lampu akan mati.

Demikian kunci jawaban IPA Kelas 9 Semester 1 halaman 212, kegiatan siswa Ayo Kita Lakukan, Aktivitas 5.5: Rangkain Lampu sesuai dengan Kurikulum 2013 edisi revisi tahun 2018.

Disclaimer

Kunci jawaban diatas bersifat alternatif jawaban sehingga para siswa bisa memberikan eksplorasi jawaban lain.

Kunci jawaban soal diatas bisa saja berbeda sesuai dengan pemahaman tenaga pengajar atau murid. (*)
